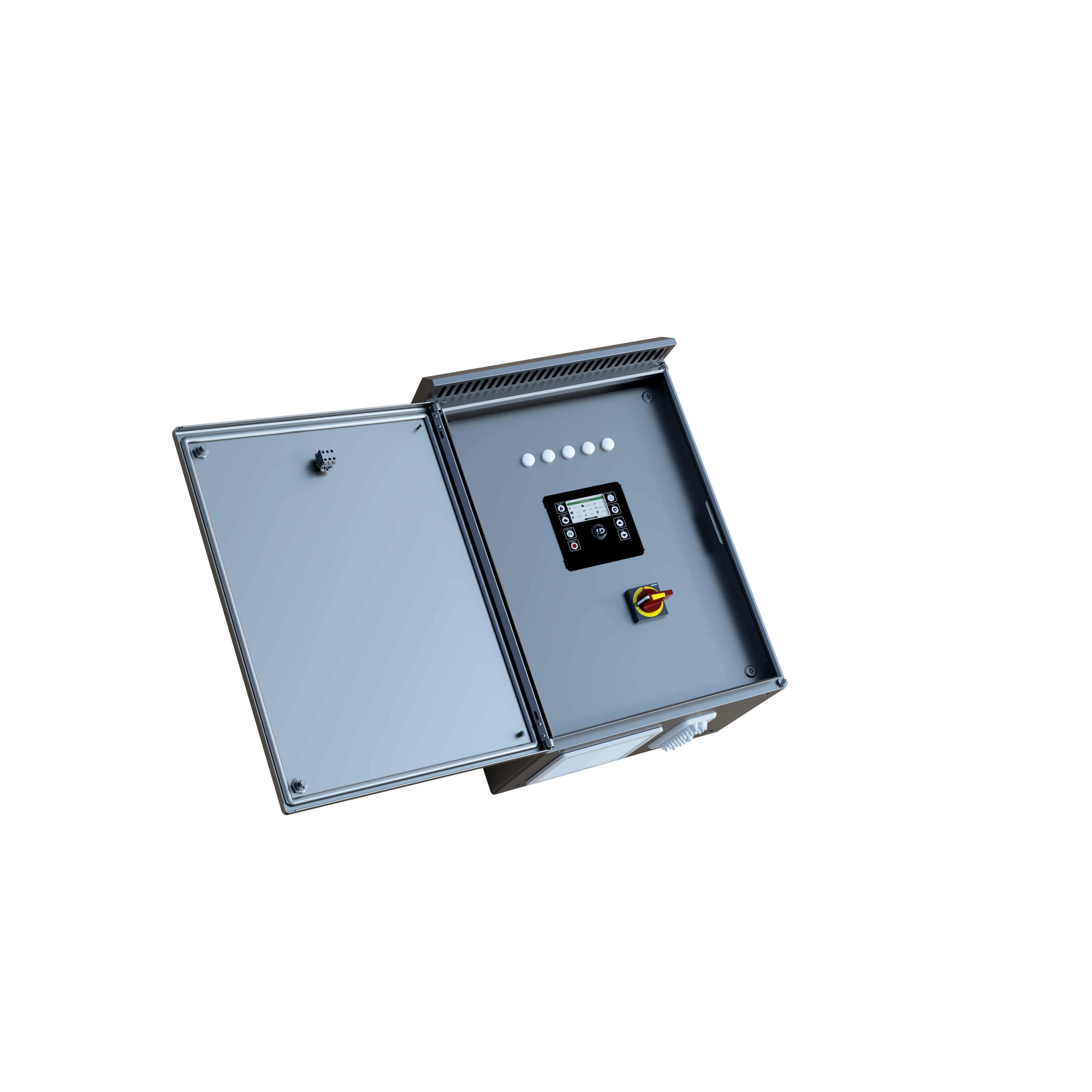

Unter vielen Frequenzumrichtern haben wir SIEMENS als idealen Partner für dieses Projekt ausgewählt. Der neue G120X ist speziell für die Steuerung von Pumpen, Lüftern und Kompressoren konzipiert und bietet ein hohes Entwicklungspotenzial, maximale Zuverlässigkeit und einen weltweit anerkannten Service.Luftstrom:Die Belüftung mit dem oberen Dach ist so konzipiert, dass ein ständiger Frischluftstrom gewährleistet ist und eine interne Zirkulation der warmen Luft vermieden wird.Flexibel:Es handelt sich um einen einfachen, gebrauchsfertigen Schrank, der mehrfach installiert werden kann, mit demselben Design.Sicherheit:Haupttür mit Einzelschlüssel und beleuchteter Nottaste an der Haupttür.Die Innentür lässt während des Betriebs keinen direkten Kontakt mit der Netzspannung zu. Alles, was Sie brauchen, befindet sich an der Tür.Steuereinheit: VARIODRIVE mit ID4 Version HW 6/7Leitungsspannung: 3 AC 380V (-20%) - 480V (+10%)Effizienz: (?): 98%Ausgangsfrequenz: von 0 Hz zu 150 HzÜberlast: Variables Drehmoment 110% x IL für 60 sec., Konstant Drehmoment 150% x IH für60 sec.Arbeitstemperatur: von -20% bis 45 C ohne Derating. Konstant >45° C bis höher als 60° C mit Derating.Spezialbeschichtung: 3C2, 3C3 (IEC / EN 60721-3-3) auf Anfrage.EMC Class: Filter C2 (EMI / RFI Filter)Funktion: Automatische Identifizierung von Motor, Erkennung von Phasenverlusten, Überspannungsregler,Motorübertemperaturschutz, Motorkurzschluss- und Erdschlussschutz, Motorüberlastung Überwachung-und -schutz, Mehrfachsteuerung von Pumpen, Antikondensationsschutz.Maße/Ausstattung: 600 x 850 x 400mm / Außentür mit Abschließbarem Griff und zwei Schlüsseln.Mit Ventilator und Filter zusätzlich ist noch eine Heizung verbaut. Es wird noch Montagezubehör benötigt.Bitte geben Sie die Befestigungart vom Schaltschrank an! Z.b. Betonplatte oder Bodenverankerung.

Unter vielen Frequenzumrichtern haben wir SIEMENS als idealen Partner für dieses Projekt ausgewählt. Der neue G120X ist speziell für die Steuerung von Pumpen, Lüftern und Kompressoren konzipiert und bietet ein hohes Entwicklungspotenzial, maximale Zuverlässigkeit und einen weltweit anerkannten Service.Luftstrom:Die Belüftung mit dem oberen Dach ist so konzipiert, dass ein ständiger Frischluftstrom gewährleistet ist und eine interne Zirkulation der warmen Luft vermieden wird.Flexibel:Es handelt sich um einen einfachen, gebrauchsfertigen Schrank, der mehrfach installiert werden kann, mit demselben Design.Sicherheit:Haupttür mit Einzelschlüssel und beleuchteter Nottaste an der Haupttür.Die Innentür lässt während des Betriebs keinen direkten Kontakt mit der Netzspannung zu. Alles, was Sie brauchen, befindet sich an der Tür.Steuereinheit: VARIODRIVE mit ID4 Version HW 6/7Leitungsspannung: 3 AC 380V (-20%) - 480V (+10%)Effizienz: (?): 98%Ausgangsfrequenz: von 0 Hz zu 150 HzÜberlast: Variables Drehmoment 110% x IL für 60 sec., Konstant Drehmoment 150% x IH für60 sec.Arbeitstemperatur: von -20% bis 45 C ohne Derating. Konstant >45° C bis höher als 60° C mit Derating.Spezialbeschichtung: 3C2, 3C3 (IEC / EN 60721-3-3) auf Anfrage.EMC Class: Filter C2 (EMI / RFI Filter)Funktion: Automatische Identifizierung von Motor, Erkennung von Phasenverlusten, Überspannungsregler,Motorübertemperaturschutz, Motorkurzschluss- und Erdschlussschutz, Motorüberlastung Überwachung-und -schutz, Mehrfachsteuerung von Pumpen, Antikondensationsschutz.Maße/Ausstattung: 600 x 850 x 400mm / Außentür mit Abschließbarem Griff und zwei Schlüsseln.Mit Ventilator und Filter zusätzlich ist noch eine Heizung verbaut.Es wird noch Montagezubehör benötigt.Bitte geben Sie die Befestigungart vom Schaltschrank an! Z.b. Betonplatte oder Bodenverankerung.

Unter vielen Frequenzumrichtern haben wir SIEMENS als idealen Partner für dieses Projekt ausgewählt. Der neue G120X ist speziell für die Steuerung von Pumpen, Lüftern und Kompressoren konzipiert und bietet ein hohes Entwicklungspotenzial, maximale Zuverlässigkeit und einen weltweit anerkannten Service.Luftstrom:Die Belüftung mit dem oberen Dach ist so konzipiert, dass ein ständiger Frischluftstrom gewährleistet ist und eine interne Zirkulation der warmen Luft vermieden wird.Flexibel:Es handelt sich um einen einfachen, gebrauchsfertigen Schrank, der mehrfach installiert werden kann, mit demselben Design.Sicherheit:Haupttür mit Einzelschlüssel und beleuchteter Nottaste an der Haupttür.Die Innentür lässt während des Betriebs keinen direkten Kontakt mit der Netzspannung zu. Alles, was Sie brauchen, befindet sich an der Tür.Steuereinheit: VARIODRIVE mit ID4 Version HW 6/7Leitungsspannung: 3 AC 380V (-20%) - 480V (+10%)Effizienz: (?): 98%Ausgangsfrequenz: von 0 Hz zu 150 HzÜberlast: Variables Drehmoment 110% x IL für 60 sec., Konstant Drehmoment 150% x IH für60 sec.Arbeitstemperatur: von -20% bis 45 C ohne Derating. Konstant >45° C bis höher als 60° C mit Derating.Spezialbeschichtung: 3C2, 3C3 (IEC / EN 60721-3-3) auf Anfrage.EMC Class: Filter C2 (EMI / RFI Filter)Funktion: Automatische Identifizierung von Motor, Erkennung von Phasenverlusten, Überspannungsregler,Motorübertemperaturschutz, Motorkurzschluss- und Erdschlussschutz, Motorüberlastung Überwachung-und -schutz, Mehrfachsteuerung von Pumpen, Antikondensationsschutz.Maße/Ausstattung: 600 x 850 x 400mm / Außentür mit Abschließbarem Griff und zwei Schlüsseln.Mit Ventilator und Filter zusätzlich ist noch eine Heizung verbaut.Es wird noch Montagezubehör benötigt.Bitte geben Sie die Befestigungart vom Schaltschrank an! Z.b. Betonplatte oder Bodenverankerung.

Unter vielen Frequenzumrichtern haben wir SIEMENS als idealen Partner für dieses Projekt ausgewählt. Der neue G120X ist speziell für die Steuerung von Pumpen, Lüftern und Kompressoren konzipiert und bietet ein hohes Entwicklungspotenzial, maximale Zuverlässigkeit und einen weltweit anerkannten Service.Luftstrom:Die Belüftung mit dem oberen Dach ist so konzipiert, dass ein ständiger Frischluftstrom gewährleistet ist und eine interne Zirkulation der warmen Luft vermieden wird.Flexibel:Es handelt sich um einen einfachen, gebrauchsfertigen Schrank, der mehrfach installiert werden kann, mit demselben Design.Sicherheit:Haupttür mit Einzelschlüssel und beleuchteter Nottaste an der Haupttür.Die Innentür lässt während des Betriebs keinen direkten Kontakt mit der Netzspannung zu. Alles, was Sie brauchen, befindet sich an der Tür.Steuereinheit: VARIODRIVE mit ID4 Version HW 6/7Leitungsspannung: 3 AC 380V (-20%) - 480V (+10%)Effizienz: (?): 98%Ausgangsfrequenz: von 0 Hz zu 150 HzÜberlast: Variables Drehmoment 110% x IL für 60 sec., Konstant Drehmoment 150% x IH für60 sec.Arbeitstemperatur: von -20% bis 45 C ohne Derating. Konstant >45° C bis höher als 60° C mit Derating.Spezialbeschichtung: 3C2, 3C3 (IEC / EN 60721-3-3) auf Anfrage.EMC Class: Filter C2 (EMI / RFI Filter)Funktion: Automatische Identifizierung von Motor, Erkennung von Phasenverlusten, Überspannungsregler,Motorübertemperaturschutz, Motorkurzschluss- und Erdschlussschutz, Motorüberlastung Überwachung-und -schutz, Mehrfachsteuerung von Pumpen, Antikondensationsschutz.Maße/Ausstattung: 600 x 850 x 400mm / Außentür mit Abschließbarem Griff und zwei Schlüsseln.Mit Ventilator und Filter zusätzlich ist noch eine Heizung verbaut.Es wird noch Montagezubehör benötigt.Bitte geben Sie die Befestigungart vom Schaltschrank an! Z.b. Betonplatte oder Bodenverankerung.

Unter vielen Frequenzumrichtern haben wir SIEMENS als idealen Partner für dieses Projekt ausgewählt. Der neue G120X ist speziell für die Steuerung von Pumpen, Lüftern und Kompressoren konzipiert und bietet ein hohes Entwicklungspotenzial, maximale Zuverlässigkeit und einen weltweit anerkannten Service.Luftstrom:Die Belüftung mit dem oberen Dach ist so konzipiert, dass ein ständiger Frischluftstrom gewährleistet ist und eine interne Zirkulation der warmen Luft vermieden wird.Flexibel:Es handelt sich um einen einfachen, gebrauchsfertigen Schrank, der mehrfach installiert werden kann, mit demselben Design.Sicherheit:Haupttür mit Einzelschlüssel und beleuchteter Nottaste an der Haupttür.Die Innentür lässt während des Betriebs keinen direkten Kontakt mit der Netzspannung zu. Alles, was Sie brauchen, befindet sich an der Tür.Steuereinheit: VARIODRIVE mit ID4 Version HW 6/7 Leitungsspannung: 3 AC 380V (-20%) - 480V (+10%)Effizienz: (?): 98%Ausgangsfrequenz: von 0 Hz zu 150 HzÜberlast: Variables Drehmoment 110% x IL für 60 sec., Konstant Drehmoment 150% x IH für60 sec.Arbeitstemperatur: von -20% bis 45 C ohne Derating. Konstant >45° C bis höher als 60° C mit Derating.Spezialbeschichtung: 3C2, 3C3 (IEC / EN 60721-3-3) auf Anfrage.EMC Class: Filter C2 (EMI / RFI Filter)Funktion: Automatische Identifizierung von Motor, Erkennung von Phasenverlusten, Überspannungsregler,Motorübertemperaturschutz, Motorkurzschluss- und Erdschlussschutz, Motorüberlastung Überwachung-und -schutz, Mehrfachsteuerung von Pumpen, Antikondensationsschutz.Maße/Ausstattung: 600 x 850 x 400mm / Außentür mit Abschließbarem Griff und zwei Schlüsseln.Mit Ventilator und Filter zusätzlich ist noch eine Heizung verbaut.Es wird noch Montagezubehör benötigt.Bitte geben Sie die Befestigungart vom Schaltschrank an! Z.b. Betonplatte oder Bodenverankerung.

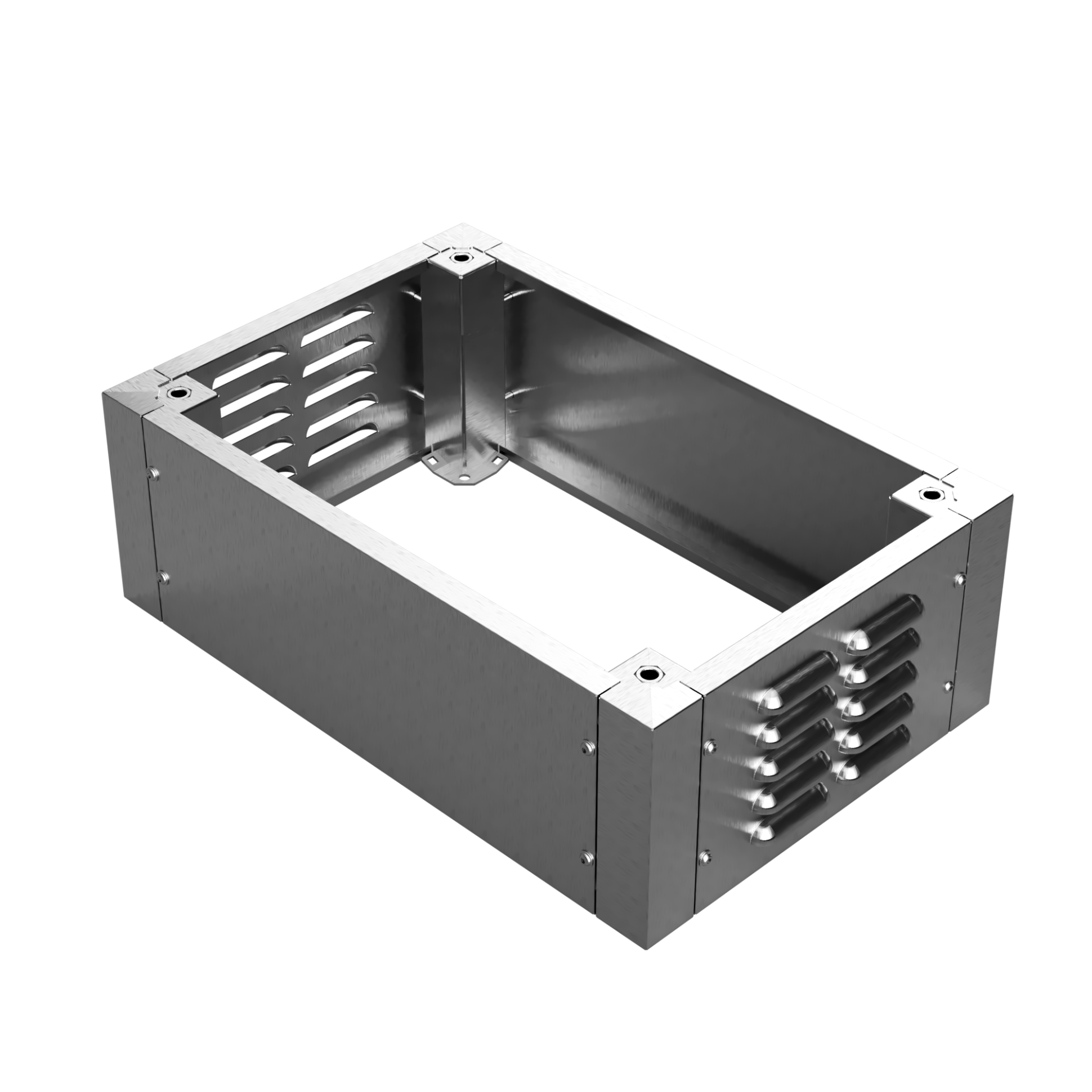

Erhältlich für die Serien eM und eH Vollständig aus Edelstahl.Seitliche BelüftungKabelführung vorne oder hinten (DIY-Bohrung) Vier untere Verankerungspunkte.Für die Veranckerung auf dem Feld, sowie auch auf der Betonplatte.

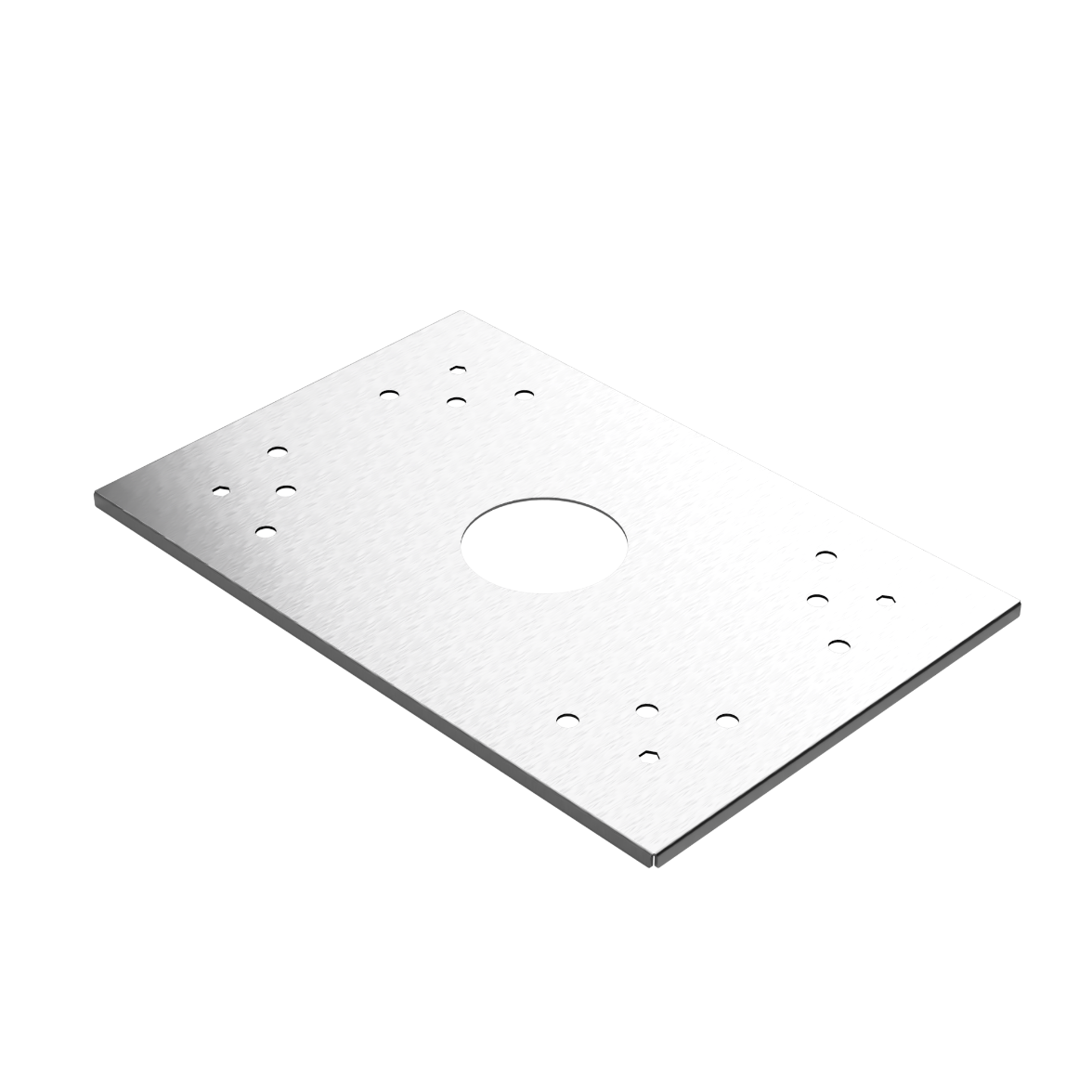

Durch die Ebene und bis zu 4 Schrauben können Sockel und der Schaltschrank auf dem Ackerland befestigt werden.

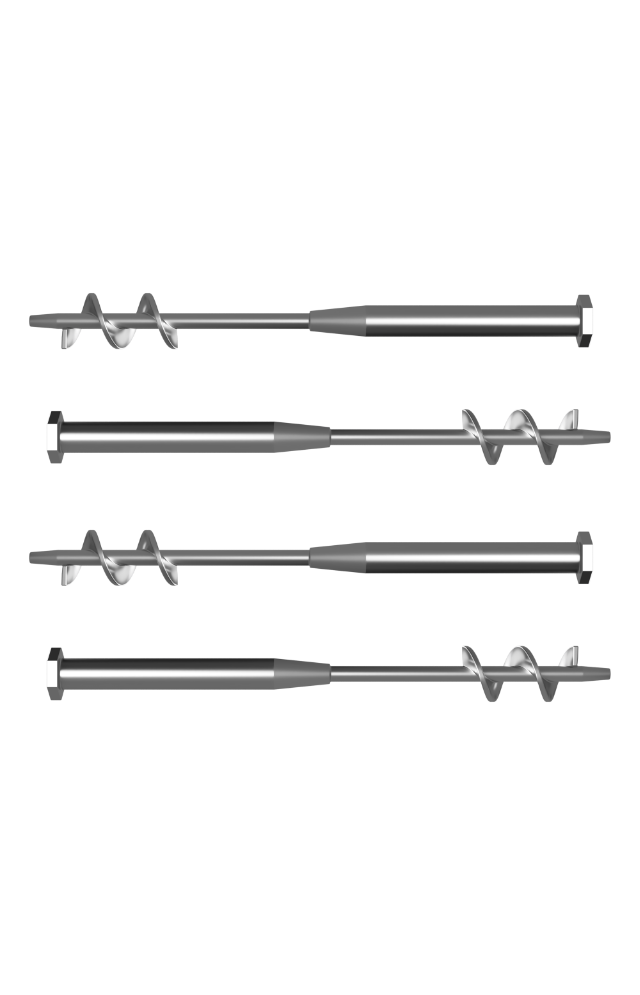

4 Befestigungsschrauben für Ackerplatte.

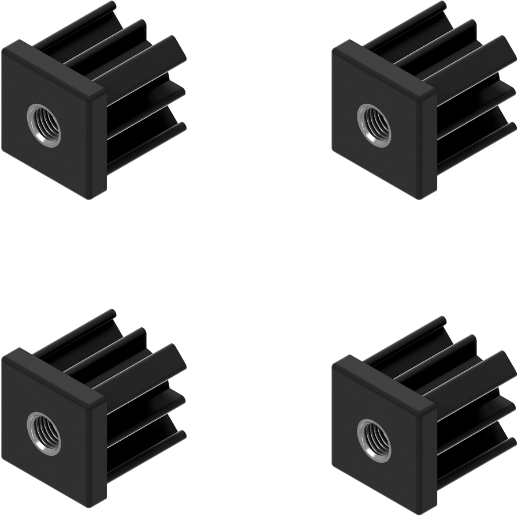

Wenn die Anwendung einen Festen- oder Beweglichen Rahmen erfordert.

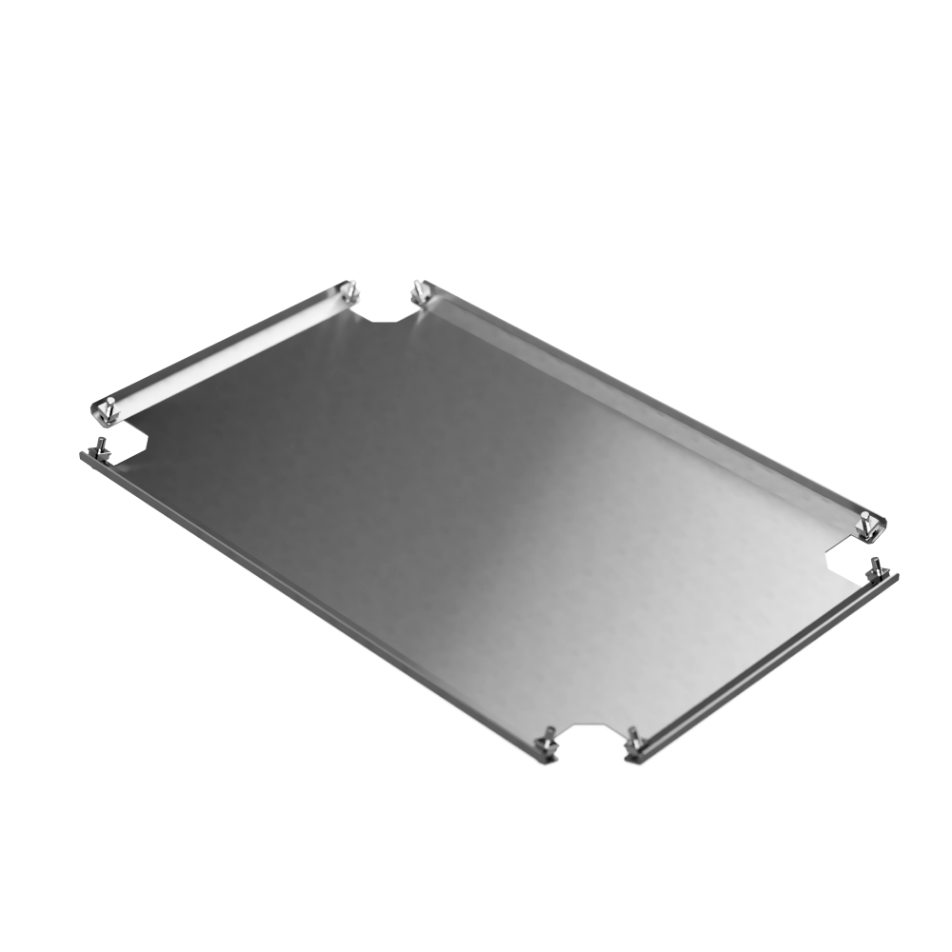

Werden benötigt für die Verankerung auf BetonplatteIn Verbindung mit Artikel; IM-Chassis Cover und IM-Anchors.

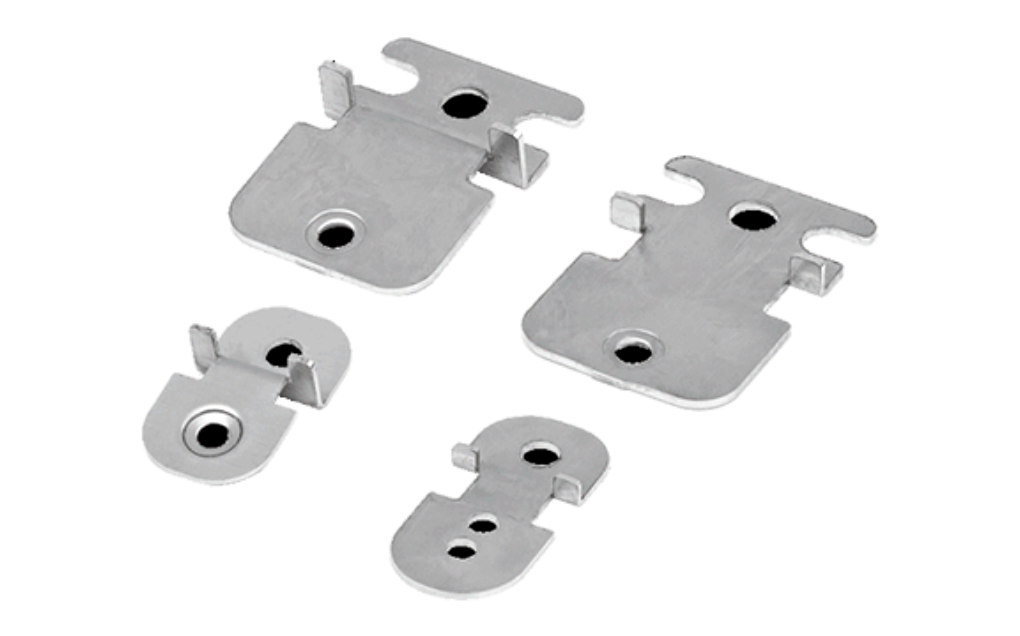

für Schaltanlagen Mod. eN...eM....eH

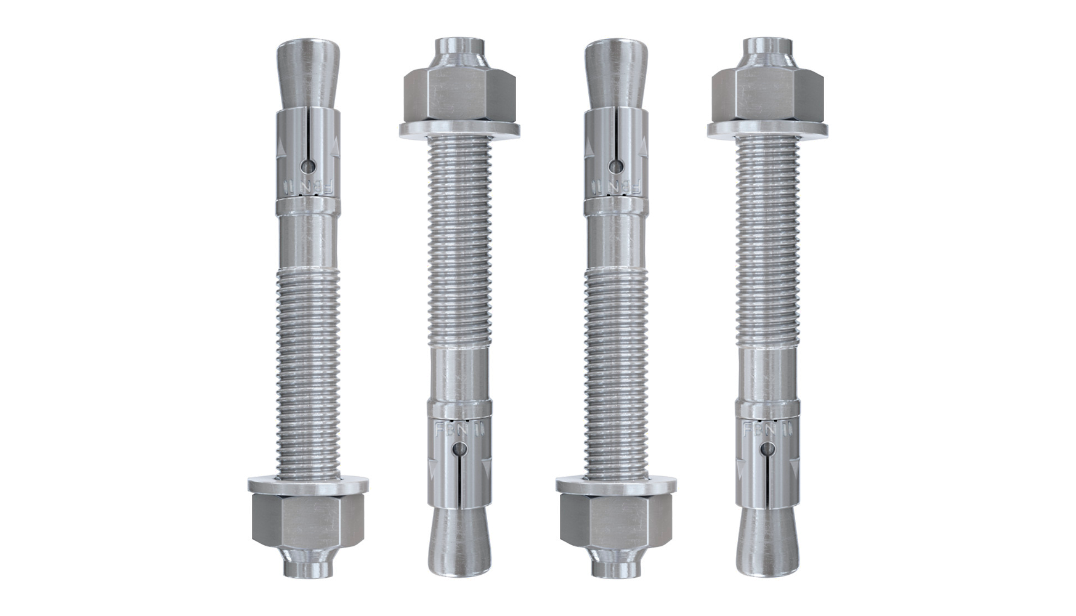

Zum Veranckern des Schaltschrankes auf einer Betonsohle.

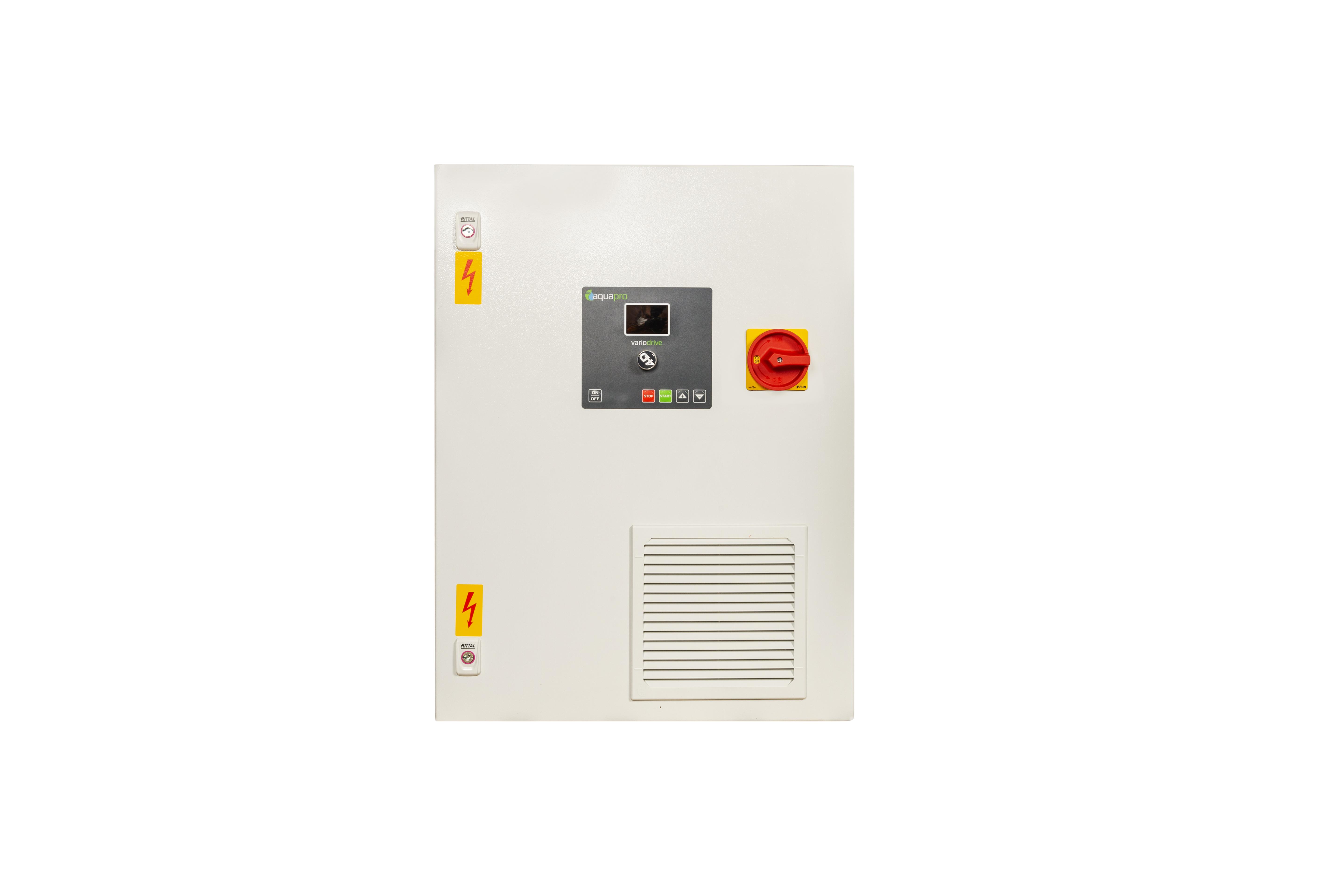

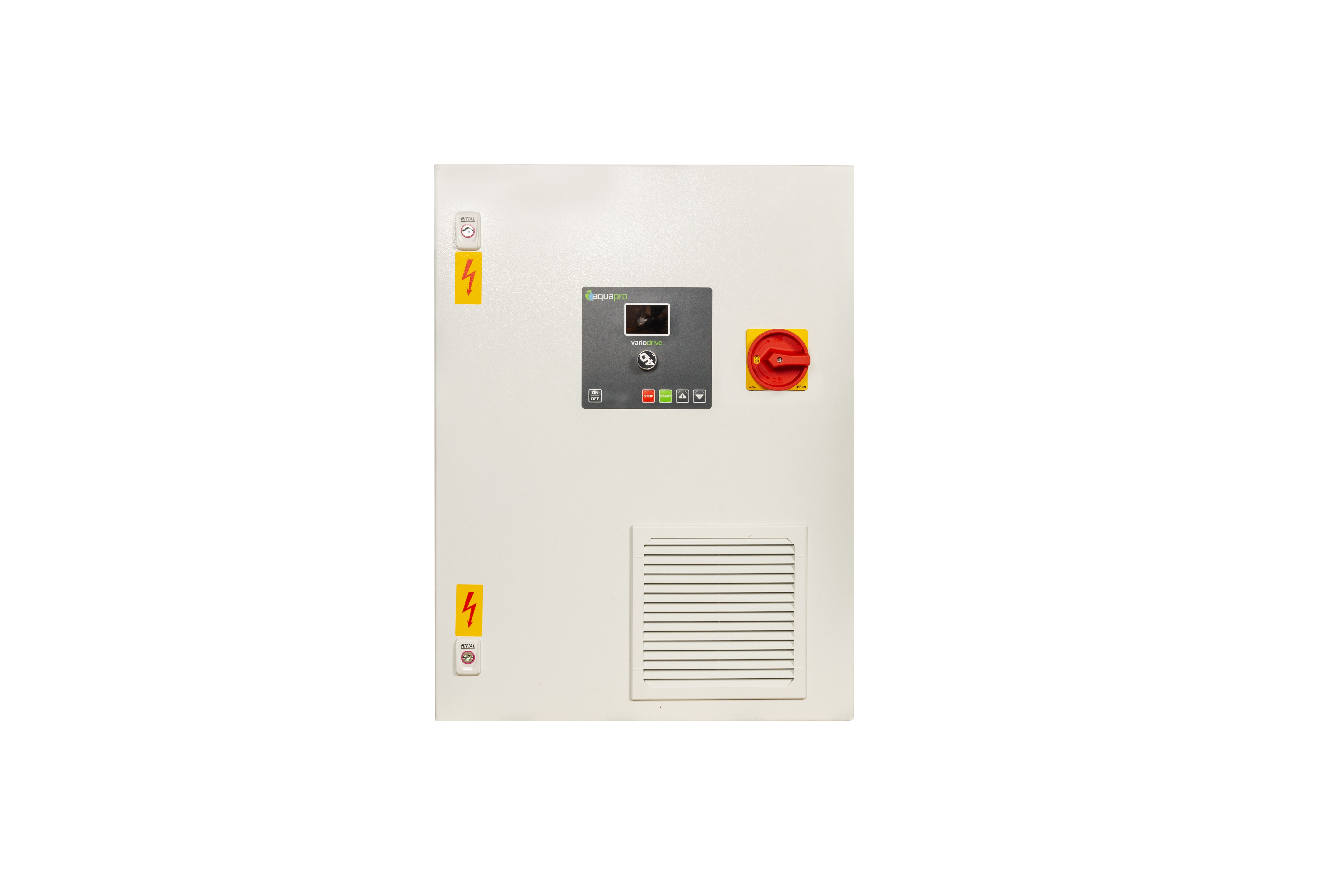

- Wandschrank aus Stahl - Vor-Ort-Bedienung, oder wahlweise: Mit Variodrive ( App-Steuerung) oder SMS - Relais - Schutzklasse IP54 - Maße (HxBxT) 800x600x400 mm - Filterlüfter mit Austrittsfilter (Temperaturgeregelt) - Netzteil 24VDC/2,5A - Hauptschalter in der Tür - 30kW Emotron Frequenzumrichter - 58A Nennstrom - 3 x 400V 50Hz + Neutralleiter - EMV Netzfilter (C2 bei 50m Motorkabel für Aufstellung in Wohngebieten) - Elektronischer Motorschutz - Über und Unterdruckabsicherung (mit externen Drucksensor) - Rohrfüllmodus im Regelungsmodus - Durchflussüberwachung über externen Durchflusssensor - Energiesparfunktion - Belastungsmonitor für Überlast – und Trockenlaufalarm - Digitale Ein – und Ausgänge (FDU) - Relais Ausgänge für Störungs- und Betriebsmeldung (FDU) - Logik Funktionen im FDU für z.B. Kaskadensteuerungen - Fehlerspeicher - Klartextanzeige in (bar) skalierbar

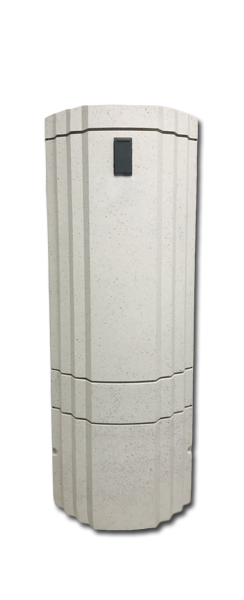

- Außenschrank - Vor - Ortbedienung, oder wahlweise: Mit Variodrive ( App-Steuerung) oder SMS - Relais - Schutzart IP54 - Thalassa PLATZ Schrank mit Regendach (HxBxT) 750x500x420mm - Eingrabesockel (HxBxT) 920x500x420mm - Belüftung mit Thermostat (Austritt unter Regendach) - Netzteil 24VDC/2,5A - Schrankheizung mit Thermostat - Schließsystem für Halbzylinder - Hauptschalter in der Tür - 30kW Emotron Frequenzumrichter - 58A Nennstrom - 3 x 400V 50Hz + Neutralleiter - EMV Netzfilter (C2 bei 50m Motorkabel für Aufstellung in Wohngebieten) - Elektronischer Motorschutz - Über und Unterdruckabsicherung (mit externen Drucksensor) - Rohrfüllmodus im Regelungsmodus - Durchflussüberwachung über externen Durchflusssensor - Energiesparfunktion - Belastungsmonitor für Überlast – und Trockenlaufalarm - Digitale Ein – und Ausgänge (FDU) - Relais Ausgänge für Störungs- und Betriebsmeldung (FDU) - Logik Funktionen im FDU für z.B. Kaskadensteuerungen - Fehlerspeicher - Klartextanzeige in (bar) skalierbar

- Wandschrank aus Stahl - Vor - Ortbedienung, oder wahlweise: Mit Variodrive ( App-Steuerung) oder SMS - Relais - Schutzklasse IP54 - Maße 37kW-75kW (HxBxT) 1000x800x400 mm - Filterlüfter mit Austrittsfilter (Temperaturgeregelt) - Netzteil 24VDC/2,5A - Hauptschalter in der Tür - 37kW Emotron Frequenzumrichter - 72A Nennstrom - 3 x 400V 50Hz + Neutralleiter - EMV Netzfilter (C2 bei 50m Motorkabel für Aufstellung in Wohngebieten) - Elektronischer Motorschutz - Über und Unterdruckabsicherung (mit externen Drucksensor) - Rohrfüllmodus im Regelungsmodus - Durchflussüberwachung über externen Durchflusssensor - Energiesparfunktion - Belastungsmonitor für Überlast – und Trockenlaufalarm - Digitale Ein – und Ausgänge (FDU) - Relais Ausgänge für Störungs- und Betriebsmeldung (FDU) - Logik Funktionen im FDU für z.B. Kaskadensteuerungen - Fehlerspeicher - Klartextanzeige in (bar) skalierbar

- Außenschrank - Vor - Ortbedienung, oder wahlweise: Mit Variodrive ( App-Steuerung) oder SMS - Relais - Schutzart IP54 - Thalassa PLATZ Schrank mit Regendach 37-75kW (HxBxT) 1000x750x420mm - Eingrabesockel (HxBxT) 920x500x420mm - Belüftung mit Thermostat (Austritt unter Regendach) - Netzteil 24VDC/2,5A - Schrankheizung mit Thermostat - Schließsystem für Halbzylinder - Hauptschalter in der Tür - 37kW Emotron Frequenzumrichter - 72A Nennstrom - 3 x 400V 50Hz + Neutralleiter - EMV Netzfilter (C2 bei 50m Motorkabel für Aufstellung in Wohngebieten) - Elektronischer Motorschutz - Über und Unterdruckabsicherung (mit externen Drucksensor) - Rohrfüllmodus im Regelungsmodus - Durchflussüberwachung über externen Durchflusssensor - Energiesparfunktion - Belastungsmonitor für Überlast – und Trockenlaufalarm - Digitale Ein – und Ausgänge (FDU) - Relais Ausgänge für Störungs- und Betriebsmeldung (FDU) - Logik Funktionen im FDU für z.B. Kaskadensteuerungen - Fehlerspeicher - Klartextanzeige in (bar) skalierbar

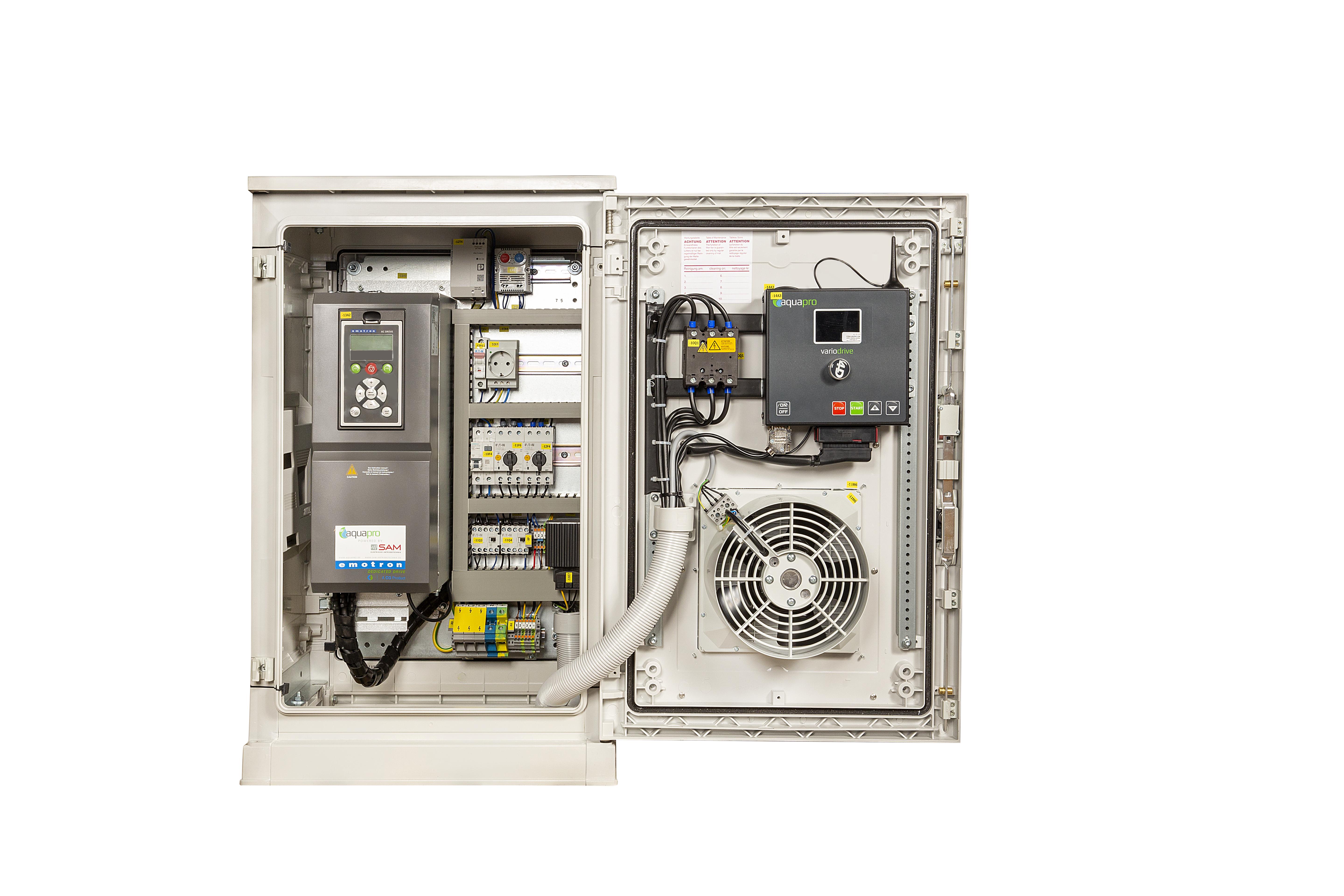

Pumpensteuerung 11-75kW im Außenschrank - Outdoor-Schrank mit Regendach, Maße 11kW-55kW (HxBxT) 750x500x420 mm - Eingrabesockel Maße 11kW-55kW (HxBxT) 920x500x420mm - Outdoorschrank IP54 - Belüftung mit Thermostat (Austritt unter Regendach) - Schrankheizung mit Thermostat - Schließsystem mit Halbzylinder - Hauptschalter auf der Monatgeplatte - 3 x 400V 50Hz + Neutralleiter - Elektronischer Motorschutz über I²t-Überwachung - Über- und Unterdruckabsicherung (mit externen Drucksensor) - Vor-Ortbedienung Start/Stop innenliegend - Belastungsmonitor für Überlast - und Trockenlaufalarm - Fehlerspeicher - Klartextanzeige in [bar] skalierbar

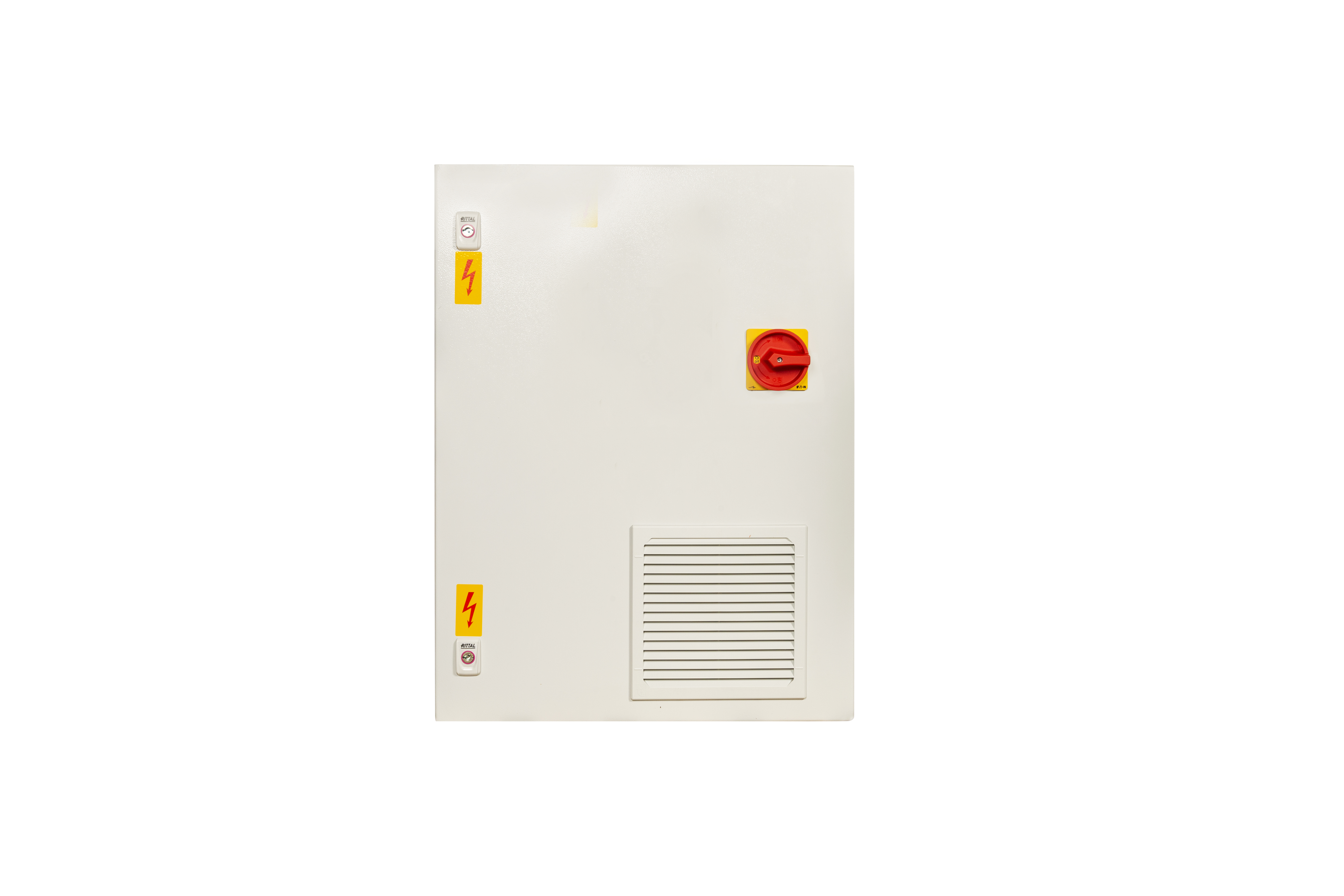

Pumpensteuerung 11-75kW im Wandschrank - Maße 11kW-30kW (HxBxT) 800x600x400 mm - Wandschrank Stahl IP54 - Filterlüfter mit Austrittsfilter (Temperaturgeregelt) - Hauptschalter auf der Montageplatte - 3 x 400V 50Hz + Neutralleiter - Elektronischer Motorschutz über I²t- Überwachung - Über- und Unterdruckabsicherung (mit externen Drucksensor) - Vor-Ortbedienung Start/Stop innenliegend - Belastungsmonitor für Überlast - und Trockenlaufalarm - Fehlerspeicher

Pumpensteuerung 11-75kW im Außenschrank - Outdoor-Schrank mit Regendach, Maße 11kW-55kW (HxBxT) 750x500x420 mm - Eingrabesockel Maße 11kW-55kW (HxBxT) 920x500x420mm - Outdoorschrank IP54 - Belüftung mit Thermostat (Austritt unter Regendach) - Schrankheizung mit Thermostat - Schließsystem mit Halbzylinder - Hauptschalter auf der Monatgeplatte - 3 x 400V 50Hz + Neutralleiter - Elektronischer Motorschutz über I²t-Überwachung - Über- und Unterdruckabsicherung (mit externen Drucksensor) - Vor-Ortbedienung Start/Stop innenliegend - Belastungsmonitor für Überlast - und Trockenlaufalarm - Fehlerspeicher - Klartextanzeige in [bar] skalierbar

Pumpensteuerung 11-75kW im Wandschrank - Maße 11kW-30kW (HxBxT) 800x600x400 mm - Wandschrank Stahl IP54 - Filterlüfter mit Austrittsfilter (Temperaturgeregelt) - Hauptschalter auf der Montageplatte - 3 x 400V 50Hz + Neutralleiter - Elektronischer Motorschutz über I²t- Überwachung - Über- und Unterdruckabsicherung (mit externen Drucksensor) - Vor-Ortbedienung Start/Stop innenliegend - Belastungsmonitor für Überlast - und Trockenlaufalarm - Fehlerspeicher
